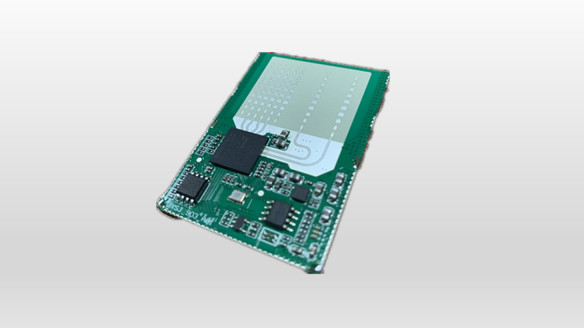

人体存在感应 HS7xxA系列
- HS7xxA系列毫米波人体感应传感器是采用FMCW调制方式和2发4收天线结构的77GHz MIMO毫米波传感器模块。
- HS7xxA系列模块具有人体存在、人体静止及人体运动感知功能。感知区域内无人或有人存在，对于人员睡觉等静止状态，可准确感知。
- HS7xxA系列模块感应结果可选串口、RS485、CAN或I/O口开关量输出，并且具有感应可靠性强，灵敏度高，体积小，使用简单，易于嵌入集成等特点。
- 相对于24GHz的HS2xxA，HS7xxA可提供多人目标的每个目标的坐标、速度和轨迹等信息。
功能参数
1. 产品特性
- 人员存在感知
- 人员静止感知
- 人员运动感知
- 人体感应距离远
- 提供多目标的坐标、速度和轨迹
- 通信接口：串口/RS485、CAN、I/O
- 工作电压：9V~36V
- 工作电流：110mA@12V（连续模式）
- 输出功率：＜10mW
- 天线结构：2发4收（MIMO体制）
- 抗干扰能力强，不受雪雾霾、温度、湿度、灰尘、光线、噪音等环境影响
- 穿透性强，可穿透玻璃、塑料、衣服、棉被、陶瓷、薄木板等材料
2. 产品参数
（1）下表为部分传感器参数，限于篇幅，HS7xxA系列中其他传感器未详尽列出。
（2） 如果下表中性能参数项无法满足您的需求，欢迎咨询（我们的传感器属于软件定义传感器，可升级或重配置软件，最大可能满足您对不同性能和功能的差异化需求）。
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|
| 系统参数 | |||||
| 发射功率（Pt） | 10 | mW | |||
| 等效发射功率 （EIRP） |
HS7701A | 23.1 | dBm | ||
| HS7901A | 11.8 | ||||
| HS7902A | 12.8 | ||||
| HS7903A | 15.8 | ||||
| HS7904A | 13.1 | ||||
| HS7905A | 14.1 | ||||
| HS7906A | 17.9 | ||||
| HS7907A | 17.9 | ||||
| 水平×垂直 波束角度@ -6dB |
HS7701A | Tx：16×13；Rx：65×12 | ° | ||
| HS7901A | Tx：100×45；Rx：100×45 | ||||
| HS7902A | Tx：90×31；Rx：90×31 | ||||
| HS7903A | Tx：90×14；Rx：90×14 | ||||
| HS7904A | Tx：60×42；Rx：100×45 | ||||
| HS7905A | Tx：60×33；Rx：90×31 | ||||
| HS7906A | Tx：60×12；Rx：60×12 | ||||
| HS7907A | Tx：60×12；Rx：90×12 | ||||
| 调制模式 | FMCW | ||||
| 工作频率 | 76 | 77 | 81 | GHz | |
| 数据输出刷新率 | 30 | Hz | |||
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 | |
| 感应性能 | |||||
| 人体静止 感应距离 |
HS7701A | 0.08 | 18 | m | |
| HS7901A | 0.08 | 5.5 | |||
| HS7902A | 0.08 | 6.8 | |||
| HS7903A | 0.08 | 10 | |||
| HS7904A | 0.08 | 8 | |||
| HS7905A | 0.08 | 8.5 | |||
| HS7906A | 0.08 | 13 | |||
| HS7907A | 0.08 | 13 | |||
| 工作条件（连续工作模式） | |||||
| 工作电压 | 9 | 36 | V | ||
| 工作电流@12V | 110 | 220 | mA | ||
| 功耗@12V | 1.3 | W | |||
| 工作温度 | -40 | 85 | ℃ | ||
| 存储温度 | -55 | 125 | ℃ | ||
| 工作湿度 | 5 | 95 | %RH | ||
| 通信接口 | |||||
| 串口波特率 | 115200 | bps | |||
| RS485 | 9600 | bps | |||
| CAN | 1M | bps | |||
| 参数项 | 长 | 宽 | 高 | 单位 | |
| 硬件结构 | |||||
| 尺寸 | HS7701A | 67 | 60 | 4 | mm |
| HS7901A | 38.7 | 38 | 4 | ||
| HS7902A | 40.7 | 38 | 4 | ||
| HS7903A | 53 | 38 | 4 | ||
| HS7904A | 38.7 | 38 | 4 | ||
| HS7905A | 40.7 | 38 | 4 | ||
| HS7906A | 60.6 | 50 | 4 | ||
| HS7907A | 57.6 | 38 | 4 | ||
应用场景
1. 可应用于下列场所的人体存在（运动或静止状态）、活体检测：
- （1）养老院、医院
- （2）学校、监狱
- （3）酒店、家庭
- （4）家电、车内
