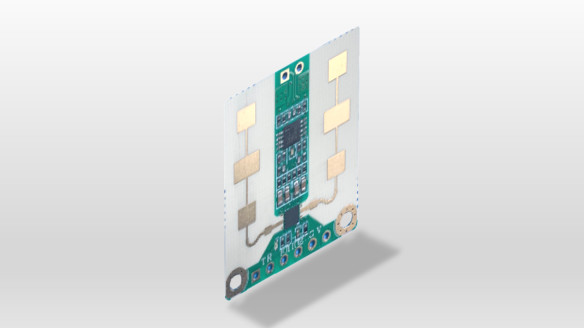

人体存在感应 HS2xxA系列
- HS2xxA系列毫米波人体感应传感器是采用FMCW、CW多模调制和1发1收天线结构的24GHz毫米波传感器模块。
- HS2xxA系列模块具有人体存在、人体静止及人体运动感知功能。感知区域内无人或有人存在，对于人员睡觉等静止状态，可准确感知。
- HS2xxA系列模块感应结果通过串口输出或I/O口开关量输出，并且具有感应可靠性强，灵敏度高，体积小，使用简单，易于嵌入集成等特点。
功能参数
1. 产品特性
- 人员存在感知
- 人员静止感知
- 人员运动感知
- 人体感应距离远
- I/O口开关量输入输出控制
- 串口输入输出控制
- 工作电压：3.6V~5.5V
- 工作电流：90mA@5V（连续模式）
- 输出功率：＜3mW
- 天线结构：1发1收
- 抗干扰能力强，不受雪雾霾、温度、湿度、灰尘、光线、噪音等环境影
- 穿透性强，可穿透玻璃、塑料、衣服、棉被、陶瓷、薄木板等材料
2. 产品参数
（1）下表为部分传感器参数，限于篇幅，HS2xxA系列中其他传感器未详尽列出。
（2） 如果下表中性能参数项无法满足您的需求，欢迎咨询（我们的传感器属于软件定义传感器，可升级或重配置软件，最大可能满足您对不同性能和功能的差异化需求）。
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|
| 系统参数 | |||||
| 发射功率（Pt） | 2 | 3 | mW | ||
| 等效发射功率 （EIRP） |
HS2623A | 19 | 21 | dBm | |
| HS2643A | 14 | 16 | |||
| HS2A23A | 17 | 19 | |||
| HS2A43A | 13 | 15 | |||
| HS2BC3A | 8 | 10 | |||
| 水平×垂直 波束角度@-6dB |
HS2623A | 60×20 | ° | ||
| HS2643A | 60×40 | ||||
| HS2A23A | 100×20 | ||||
| HS2A43A | 100×40 | ||||
| HS2BC3A | 110×120 | ||||
| 调制模式 | FMCW、CW | ||||
| 工作频率 | 24 | 24.25 | GHz | ||
| 感应结果串口输出刷新率 (可调) |
1 | Hz | |||
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 | |
| 感应性能 | |||||
| 人体静止 感应距离 |
HS2623A | 7 | m | ||
| HS2643A | 5 | ||||
| HS2A23A | TBD | ||||
| HS2A43A | TBD | ||||
| HS2BC3A | TBD | ||||
| 人体运动 感应距离 |
HS2623A | 12 | m | ||
| HS2643A | 8 | ||||
| HS2A23A | TBD | ||||
| HS2A43A | TBD | ||||
| HS2BC3A | TBD | ||||
| 工作条件（连续工作模式） | |||||
| 工作电压 | 3.6 | 5.5 | V | ||
| 工作电流@5V | 90 | mA | |||
| 功耗@5V | 0.45 | W | |||
| 工作温度 | -40 | 85 | ℃ | ||
| 存储温度 | -55 | 125 | ℃ | ||
| 工作湿度 | 5 | 95 | %RH | ||
| 通信接口 | |||||
| 输入I/O | VIH | 2.4 | 3.3 | 3.6 | V |
| VIL | 0 | 0 | 0.9 | ||
| 输出I/O | VOH | 3.1 | 3.3 | 3.3 | V |
| VOL | 0 | 0 | 0.2 | ||
| 串口波特率 | 4800 | 115200 | 8000000 | bps | |
| 参数项 | 长 | 宽 | 高 | 单位 | |
| 硬件结构 | |||||
| 尺寸 | HS2623A | 36 | 62 | 3.6 | mm |
| HS2643A | 36 | 36 | 3.6 | ||
| HS2A23A | 26 | 60 | 3.6 | ||
| HS2A43A | 24 | 28 | 3.6 | ||
| HS2BC3A | 22 | 26 | 3.6 | ||
应用场景
1. 可应用于下列场所的人体存在（运动或静止状态）、活体检测：
- （1）养老院、医院
- （2）学校、监狱
- （3）酒店、家庭
- （4）家电、车内
